上海真空吸盘吊具

    真空吸盘吊具适合搬运轻的，表面平滑的物体，通常由真空吸盘、吊具本体、真空发生器及其它控制元件组成。

1       真空度及其表示方法

当压力小于大气压力时，大气压力与压力之差称为真空压力。工程上为方便计算真空度，通常将真空定为-0.1Mpa，即真空度是-0.1Mpa。

2       真空发生器的工作原理及特点

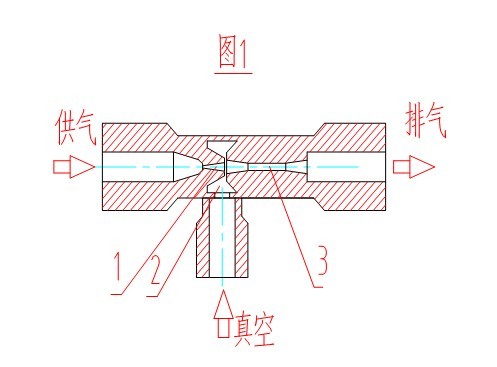

    图1是真空发生器的工作原理图。它是由先收缩后扩张的拉瓦尔喷管1，负压腔2和接收管3等组成。有供气口、排气口和真空口。当供气口的压力高于一定值后，喷管射出超声速射流。由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成很低的真空度。在真空口处接上真空吸盘，靠真空压力便可吸起起吊物。

与真空泵相比，真空发生器有如下特点：

a  接通压缩空气后能瞬间产生真空；

b  体积小、重量轻、能耗低、寿命长；

c  无振动、低噪音、无污染。

   在有压缩空气气源的车间，用真空发生器能方便地获得真空。
